Светильники для потолка Грильято

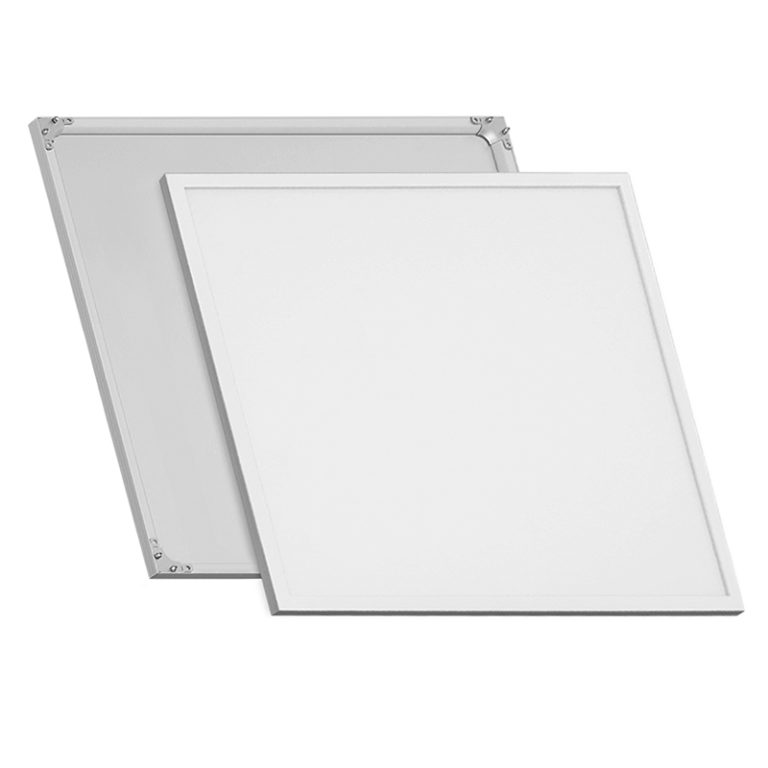

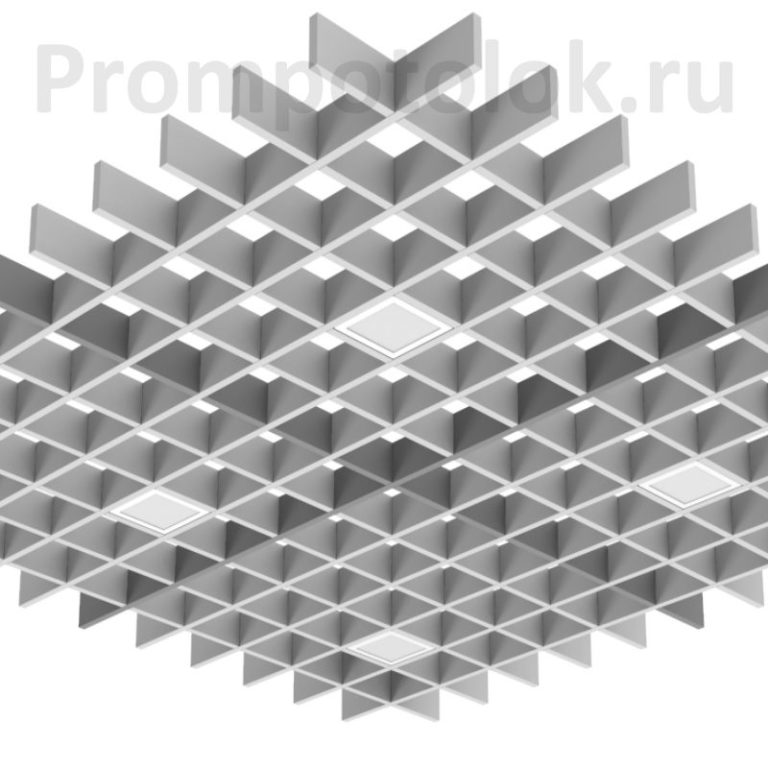

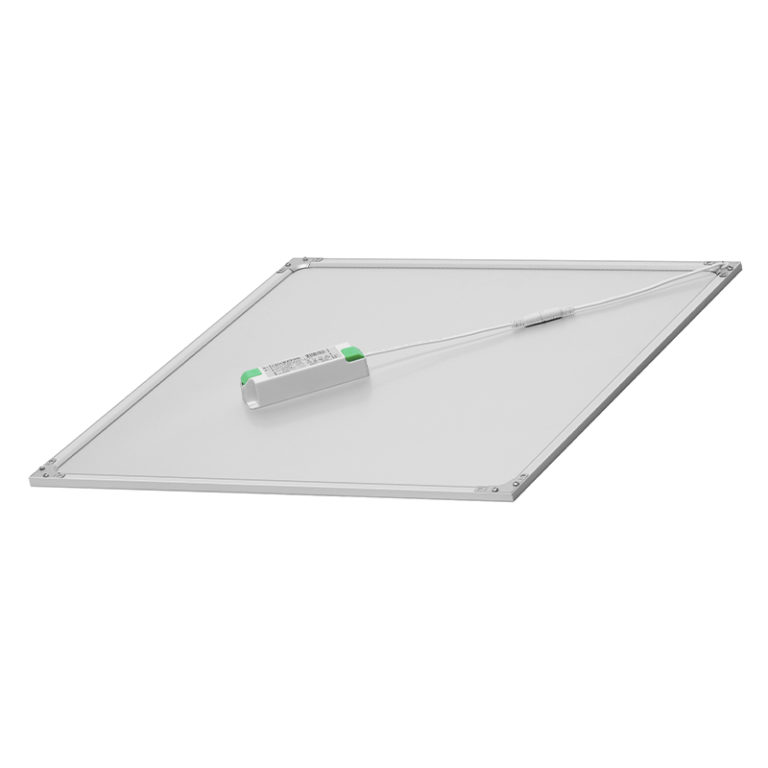

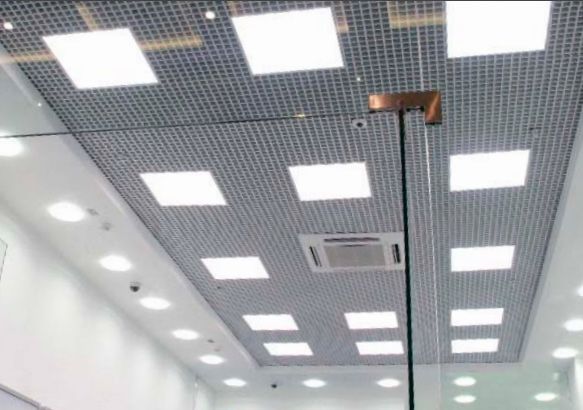

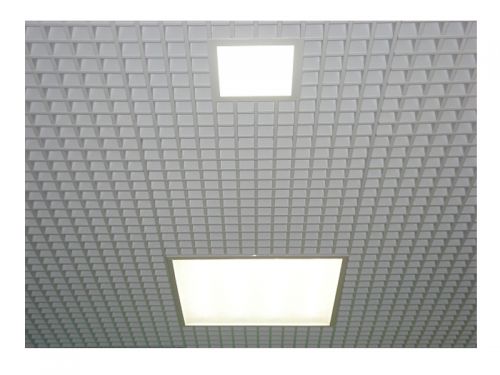

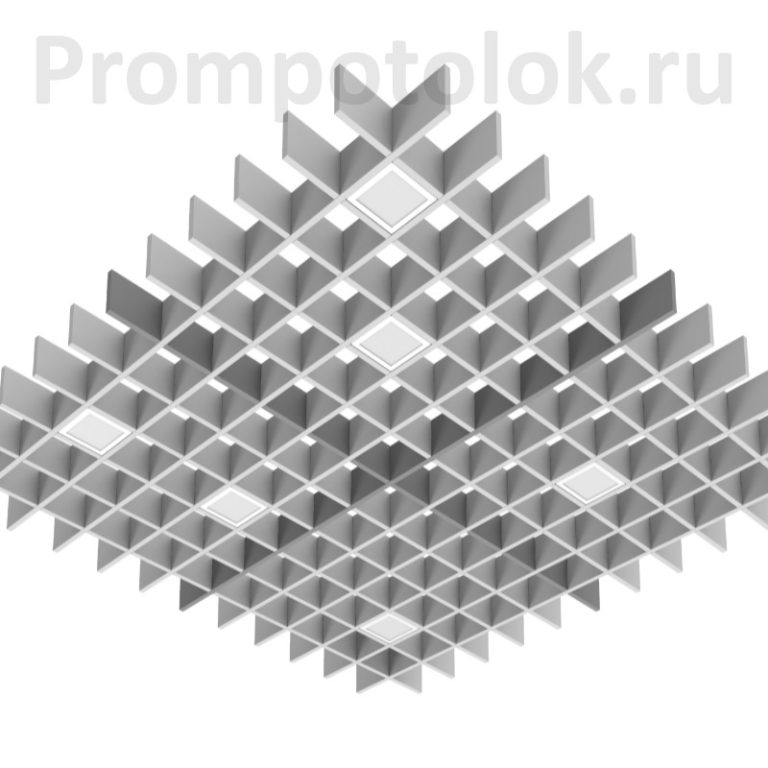

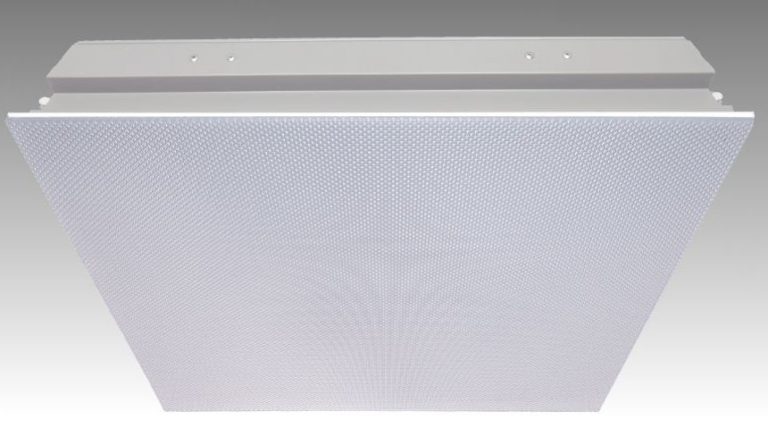

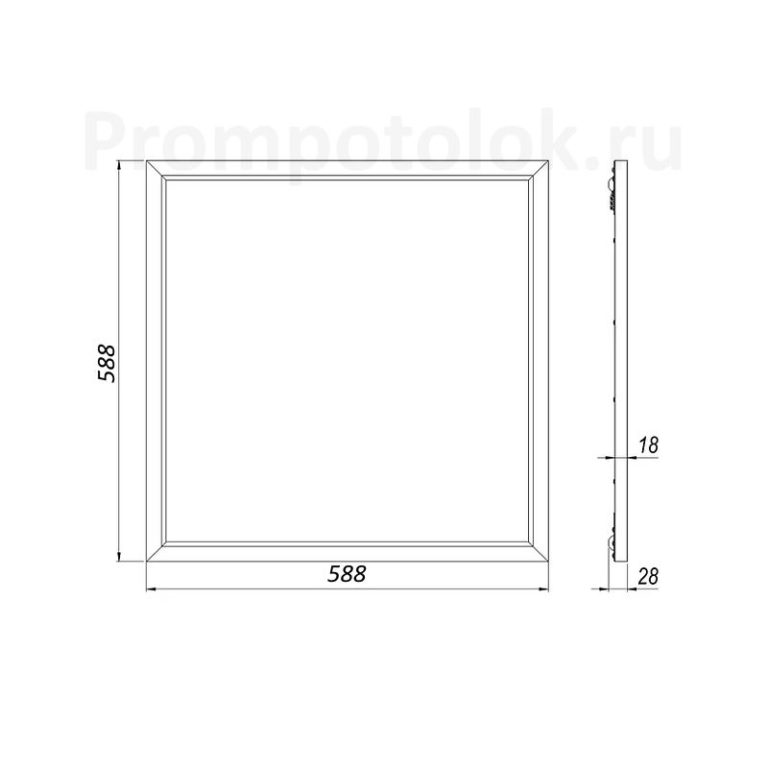

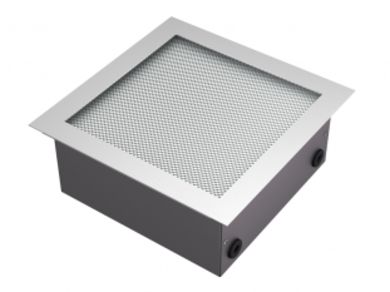

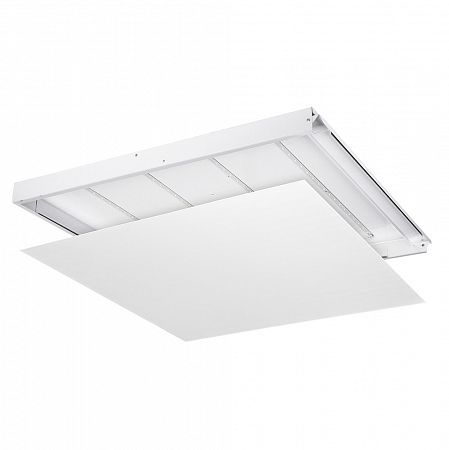

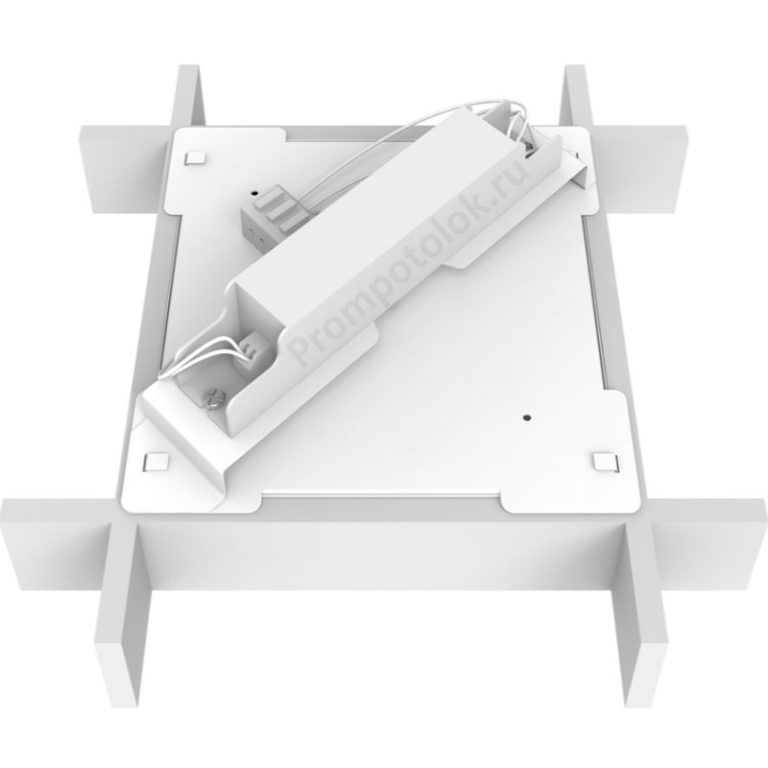

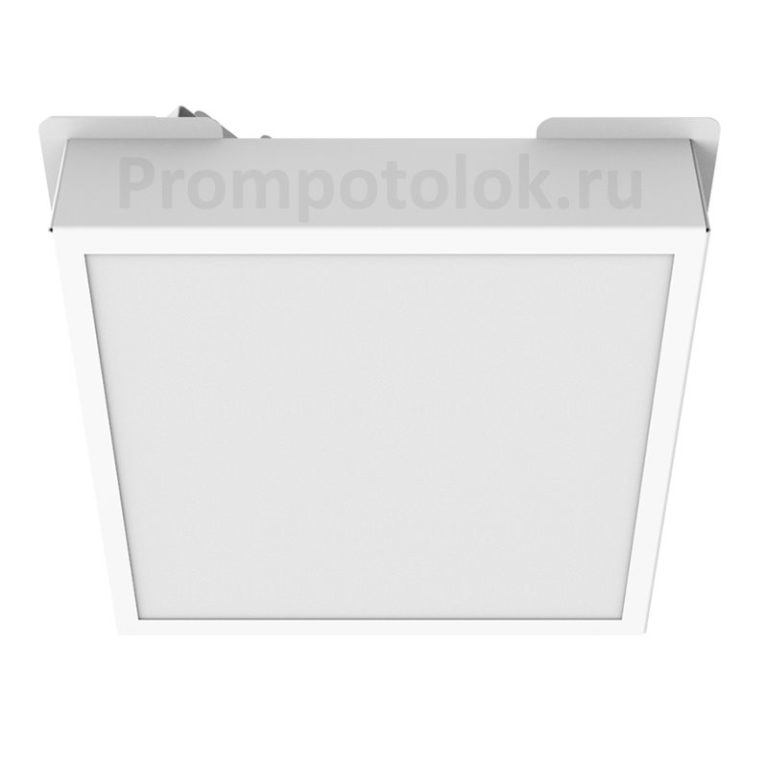

Для потолков Грильято применяются четыре типа светильников. (1) LED-кубики для ячейки (100×100, 75×75, 50×50 мм): компактные светодиодные модули, встраиваемые непосредственно в ячейку решётки с боковыми контактами-пружинами — питание подводится через профиль или отдельные провода. (2) LED-панели 588×588 мм: устанавливаются на место кассеты Грильято 600×600 мм с фиксацией клипсами — дают наибольший световой поток (34–40 Вт). (3) Трековые системы: монтируются к перекрытию независимо от решётки, трек в запотолочном пространстве, споты направляются сквозь ячейку. (4) Подвесные светильники: крепятся к перекрытию, свисают ниже уровня решётки — декоративное или акцентное освещение. Выбор типа зависит от ячейки: кубики — для мелких ячеек 40–100 мм, панели — для систем с модулем 600 мм.

Для торгового зала нормируемая освещённость по СП 52.13330.2016 — 500 лк на горизонтальной поверхности (на уровне прилавка или стеллажа). Упрощённый расчёт: N = (E × S) / (Ф × η × Кз). Для зала 200 м², высота 4 м, белые стены и потолок (η = 0,50), LED-панель 588×588 (40 Вт, 4 200 лм), Кз = 1,25: N = (500 × 200) / (4 200 × 0,50 × 1,25) = 38 светильников. Шаг расстановки: при h = 4 м рекомендуемое расстояние между светильниками 2,5–3,0 м. Для акцентного освещения витрин добавляются трековые споты сверх основного расчёта. Расчёт следует верифицировать в DIALux с учётом фактических отражений поверхностей и расположения торгового оборудования.

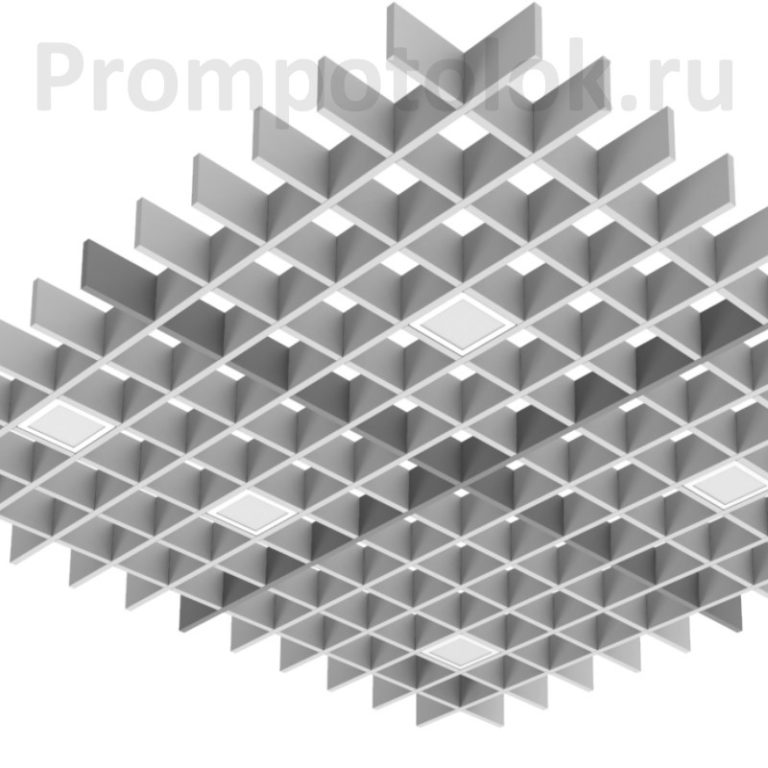

Питание LED-кубиков для Грильято 100×100 организуется двумя способами. (1) Контактный (шинный): несущий профиль Грильято выполняет роль токопроводящей шины — по нему проложены медные проводники, интегрированные в профиль при производстве; кубик вставляется в ячейку и пружинными контактами замыкается на шину. Такая система называется «электрифицированный профиль Грильято» и доступна у ряда производителей (Hunter Douglas, специализированные серии). (2) Проводной: к каждому кубику подводится отдельный провод 2×0,75 мм² через запотолочное пространство — монтаж сложнее, но используется со стандартным Грильято без специальных профилей. Второй способ более распространён на практике, первый — предпочтителен при количестве кубиков свыше 50 штук на объект.

Да, и это наиболее гибкое решение для торговых объектов с часто меняющимся планом торгового оборудования. Трек монтируется к перекрытию параллельно или поперёк рейкам Грильято на высоте, соответствующей верхней части профиля (в запотолочном пространстве). Трековые споты направляются сквозь ячейки решётки вниз — свет проходит через открытые ячейки без потерь. Преимущества: неограниченная перестановка светильников вдоль трека без демонтажа потолка; возможность точечной подсветки витрин, кассовых зон, промо-островков. Ограничение: при ячейке 100×100 мм крупные споты с рефлектором шириной более 90 мм придётся центрировать в ячейке — допуск всего 5 мм по периметру.

Для стандартных торговых залов, офисов и административных помещений с нормальной влажностью достаточно IP20 — защита от твёрдых частиц, без защиты от воды. В помещениях вблизи источников влаги (кулинарии, кафе, зоны выкладки охлаждённых продуктов) — IP44 (брызгозащита со всех сторон). Для открытых торговых галерей, наружных навесов и неотапливаемых складов — IP65 (полная пылезащита, защита от струй воды). Важный нюанс для Грильято: само перекрытие с коммуникациями в запотолочном пространстве нередко имеет конденсат при перепадах температур (зима-лето) — если светильник кубик или панель находится в запотолочном пространстве, выбирайте IP40 как минимум.
